Serie: MSM II

Metalltaster mit Schaltspannung bis 250 VAC und Anzeigeelemente mit unterschiedlichen Beleuchtungsflächen

New_Logo Kostenlose Musteranfrage

73 Varianten


Beschreibung

  • Anzeigeelemente im gleichen Design wie Taster
  • Mechanischer Taster mit Hub MO (Momentary)
  • Mit oder ohne Beleuchtung
  • Mit Verdrehschutz zur einfacheren Positionierung
  • Mit Flachsteckanschlüssen für die schnelle Verkabelung

Alleinstellungsmerkmale

  • Exzellentes taktiles Feedback
  • Qualitativ hochwertige Materialien
  • Hohe Lebensdauer
  • Farbige Markierung und vielfältige Gestaltungsmöglichkeiten hinsichtlich Grösse, Farbe und Markierung

Merkmale

  • Gehäusematerial in Edelstahl
  • Betätiger in Edelstahl oder Keramik
  • Gehäuse- und Betätiger-Material der ringbeleuchtete RD-Version in schwarz eloxiertem Aluminium
  • Schaltspannung von 30 VDC bis 250 VAC
  • Schaltstrom von 0.1 A bis 10 A, mit Gold 100mA
  • Alle beschrifteten, ring- und punktbeleuchteten Ausführungen haben einen Verdrehschutz zum einfachen Einbau

Elektrische Kennwerte

Schaltfunktion

Siehe Tabelle Subminiature- u. Mikroschalter

Versorgungsspannung LED

5 VDC - 24 VDC, siehe Variantentabelle

Stossspannungsfestigkeit (ESD)

8 kV Kontaktentladung

15 kV Luftentladung

Mechanische Kennwerte

Betätigungskraft

4.5 N

Betätigungsweg

1.0 mm

Lebensdauer

1,5 Mio. Betätigungen

IK-Schutzklasse

IK08 / IK07 (M30)

Anzugsdrehmoment Kunststoffmutter

max. 3.5 Nm

Klimatische Kennwerte

Betriebstemperatur

-30 bis 85 °C (Sub. Microswitch bis -40°C)

Lagertemperatur

-40 bis 85 °C

Geräteschutzklasse

IP66 und IP67 frontseitig

Salznebelprüfung (nach IEC 60068-2-11)

24 h / 48 h / 96 h Einwirkzeit

Material

Gehäuse

Aluminium / Edelstahl

Betätiger

Aluminium / Edelstahl / Keramik

Dichtring

NBR70

Kunststoffmutter

PA, UL94

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: MSMII

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

030700100000003414
LOADING...

Dimension [mm]

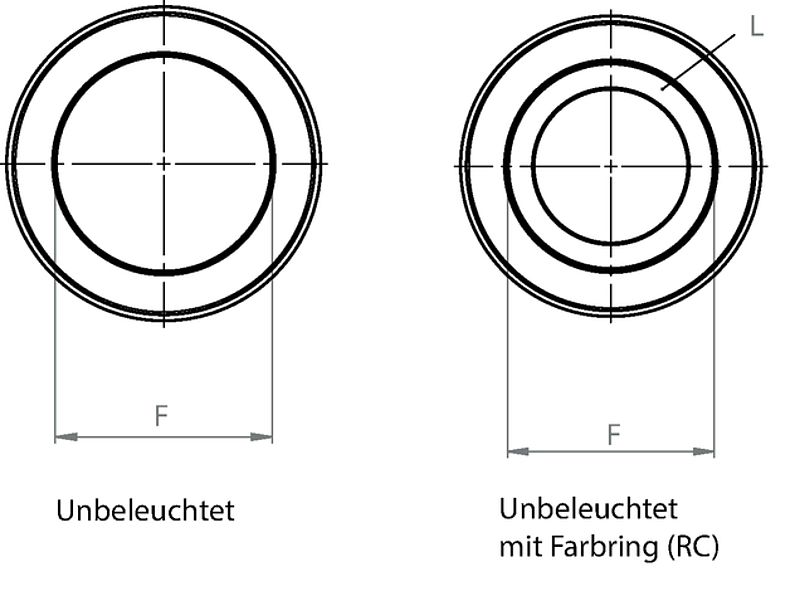

Unbeleuchtete Taster

MSM II SPDT mit Mikroschalter und Steckanschlüssen

MSM II SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

MSM II DPDT Subminiatur Mikroschalter

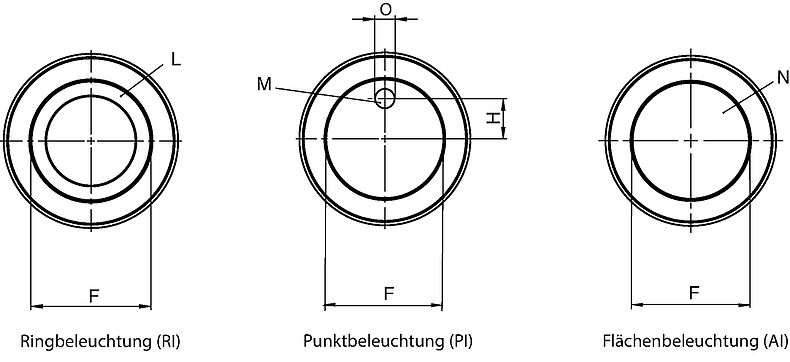

Beleuchtete Taster

MSM II PI/RI SPDT mit Mikroschalter und Steckanschlüssen

MSM II PI/RI SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

MSM II PI/RI DPDT mit Subminiatur Mikroschalter und Lötanschlüssen

MSM II AI SPDT mit Mikroschalter und Steckanschlüssen

MSM II AI SPDT mit Subminiatur Mikroschalter und Lötanschlüssen

MSM II AI DPDT mit Subminiatur Mikroschalter und Lötanschlüssen

Anzeigeelement

MSM II Anzeigeelement mit Steckanschlüssen

MSM II Anzeigeelement mit Lötanschlüssen

Mit Verdrehschutz werden alle beleuchteten und unbeleuchteten Produkte mit Symbol geliefert

Ohne Verdrehschutz werden unbeleuchtete Taster geliefert


Schaltbilder

Schaltelement SPDT

Schaltelement DPDT

Beleuchtung einfarbig
Anschlussbelegung ohne Vorwiderstand
Beleuchtung RGB
Anschlussbelegung ohne Vorwiderstand
Beleuchtung einfarbig
Anschlussbelegung mit Widerständen für 5 VDC
Beleuchtung RGB
Anschlussbelegung mit Widerständen für RGB 5 VDC
Beleuchtung einfarbig
Anschlussbelegung mit Widerständen für 12 VDC und 24 VDC
Beleuchtung RGB
Anschlussbelegung mit Widerständen für RGB 12 VDC und 24 VDC
Beleuchtungsmöglichkeiten für RGB


Mikroschalter

Mikroschalter Kontaktmaterial Schaltspannung Schaltstrom Nennschaltleistung Lebensdauer Durchgangswiderstand Isolationswiderstand Prellzeit
0.1 A, IP40 Au max. 30 VDC max. 0.1 A 3 W 0.2 Mio. < 50 mΩ > 100 MΩ < 5 ms
0.1 A, IP67   max. 30 VDC max. 0.1 A 25 W 0.05 Mio.
5 A / 125 VAC resp. 3 A / 250 VAC, IP40 Ag max. 125 / 250 VAC max. 5 / 3 A 750 W 0.2 Mio. < 30 mΩ > 100 MΩ < 5 ms
6 A, IP67   max. 250 VAC max. 5 A 1250 W 0.01 Mio.
10 A, IP40 Ag max. 250 VAC max. 10 A 2500 W 0.05 Mio. < 30 mΩ > 100 MΩ < 5 ms
10 A, IP67   max. 250 VAC max. 10 A 2500 W 0.01 Mio.

Subminiatur Mikroschalter

Subminiatur Mikroschalter Kontaktmaterial Schaltspannung Schaltstrom Nennschaltleistung Lebensdauer Durchgangswiderstand Isolationswiderstand Prellzeit
0.1 A, IP40 Au max. 30 VDC max. 0.1 A 3 W 0.1 Mio. < 100 mΩ > 100 MΩ < 10 ms
3 A , IP40 Ag max. 125 VAC max. 3 A 375 W 0.03 Mio. < 30 mΩ > 100 MΩ < 10 ms

Beleuchtung

Betriebsdaten Durchlassstrom max. Durchlassspannung bei 10 mA Durchlassspannung max.
LED rot 25 mA 1,7 VDC 2,4 VDC
LED grün 25 mA 2,6 VDC 3,2 VDC
LED blau 25 mA 2,6 VDC 3,2 VDC


MSM30_Verpackung_ML
Mutter, O-Ring und Mikroschalter sind im Lieferumfang enthalten

Kurze Variantentabelle MSM II Öffne vollständige Tabelle MSM II

Durchmesser Schaltstrom Elektrischer Kontakt Bestellnummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


16 100 mA SPDT 3-145-122 ...
16 5 A SPDT 3-145-273 ...
16 - - 3-148-084 ...
16 - - 3-148-278 ...
16 - - 3-148-279 ...
16 - - 3-148-339 ...
16 - - 3-148-342 ...
16 - - 3-148-345 ...
16 - - 3-148-355 ...
16 - - 3-148-356 ...
16 - - 3-148-357 ...
16 - - 3-148-372 ...
16 - - 3-148-392 ...
16 - - 3-148-396 ...
19 100 mA SPDT 3-145-448 ...
19 100 mA SPDT 3-145-539 ...
19 5 A SPDT 3-145-556 ...
19 5 A SPDT 3-145-559 ...
19 5 A SPDT 3-145-567 ...
19 3 A DPDT 3-145-766 ...
19 3 A DPDT 3-145-768 ...
19 3 A DPDT 3-146-007 ...
19 - - 3-148-398 ...
19 - - 3-148-400 ...
19 - - 3-148-401 ...
19 - - 3-148-412 ...
19 - - 3-148-413 ...
19 - - 3-148-414 ...
19 - - 3-148-415 ...
19 - - 3-148-416 ...
19 - - 3-148-417 ...
19 - - 3-148-418 ...
19 - - 3-148-419 ...
19 - - 3-148-420 ...
22 5 A SPDT 3-145-478 ...
22 10 A SPDT 3-145-479 ...
22 100 mA SPDT 3-145-527 ...
22 100 mA SPDT 3-145-534 ...
22 100 mA SPDT 3-145-535 ...
22 100 mA SPDT 3-145-546 ...
22 100 mA SPDT 3-145-729 ...
22 100 mA SPDT 3-145-731 ...
22 100 mA SPDT 3-145-742 ...
22 100 mA SPDT 3-145-746 ...
22 100 mA SPDT 3-145-747 ...
22 5 A SPDT 3-145-749 ...
22 100 mA SPDT 3-145-751 ...
22 100 mA SPDT 3-145-777 ...
22 3 A DPDT 3-145-879 ...
22 100 mA SPDT 3-145-891 ...
22 3 A DPDT 3-145-920 ...
22 - - 3-148-421 ...
22 - - 3-148-422 ...
22 - - 3-148-423 ...
22 - - 3-148-424 ...
22 - - 3-148-425 ...
22 - - 3-148-426 ...
22 - - 3-148-427 ...
22 - - 3-148-428 ...
22 - - 3-148-429 ...
22 - - 3-148-430 ...
22 - - 3-148-431 ...
22 - - 3-148-432 ...
30 5 A SPDT 3-145-589 ...
30 5 A SPDT 3-145-657 ...
30 3 A DPDT 3-146-043 ...
30 3 A DPDT 3-146-044 ...
30 - - 3-148-433 ...
30 - - 3-148-434 ...
30 - - 3-148-435 ...
30 - - 3-148-436 ...
30 - - 3-148-437 ...
30 - - 3-148-438 ...

1) Microswitch SPDT / Anzeigeelement mit Steckanschlüssen

2) Subminiatur Switch SPDT / Anzeigeelement mit Lötanschlüssen

3) Subminiatur Switch DPDT mit Lötanschlüssen

Verpackungseinheit
10 St. Im Karton oder in Luftpolstertüten verpackt
